Netty在弹幕系统与Dubbo框架中的应用

1. 弹幕系统概要设计

什么是弹幕系统？

弹幕系统特点：

实时性高：你发我收，毫秒之差
并发量大：一人吐槽，万人观看
对数据一至性要求并不高.

2. 弹幕系统架构设计

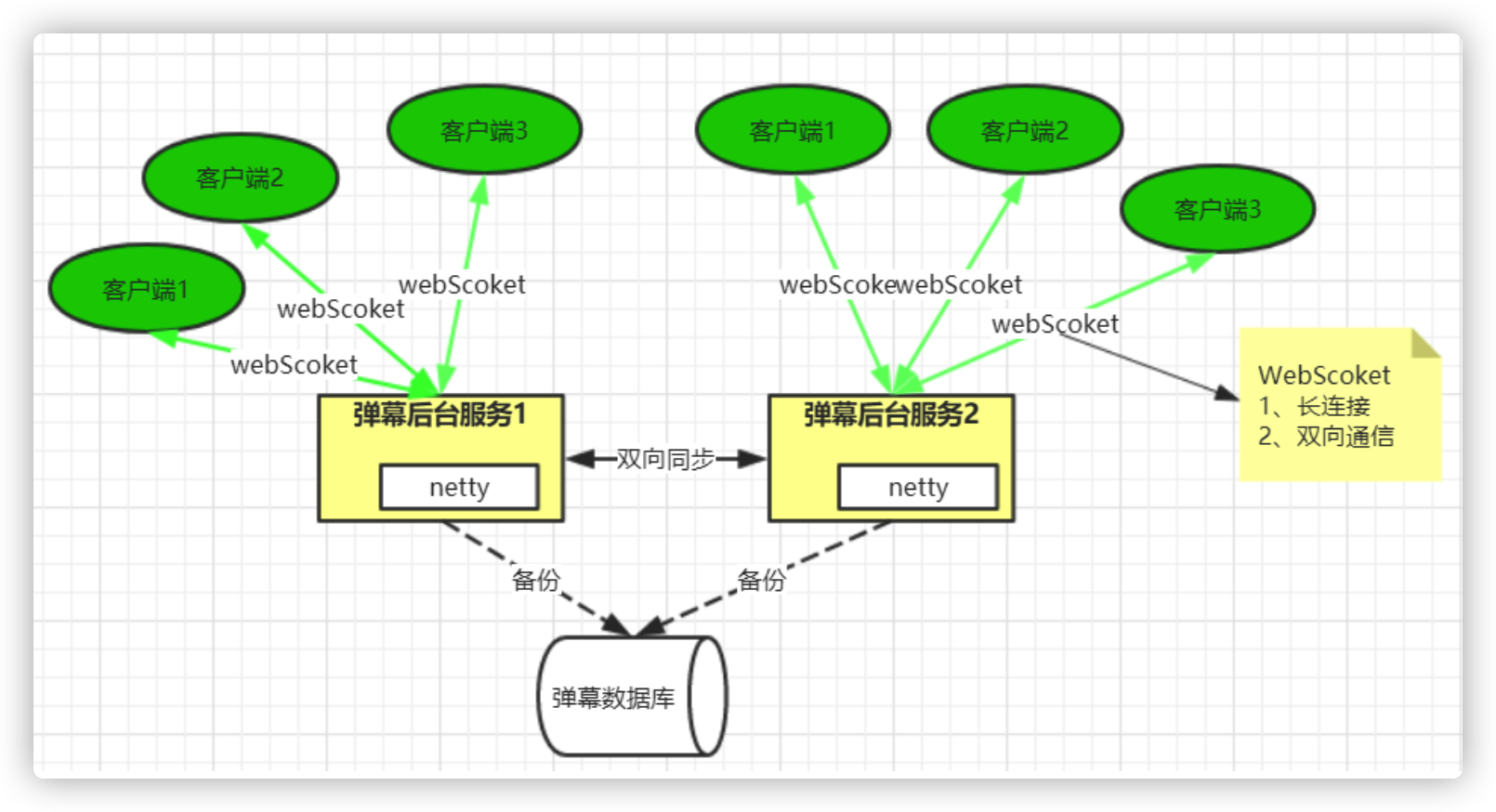

业务架构

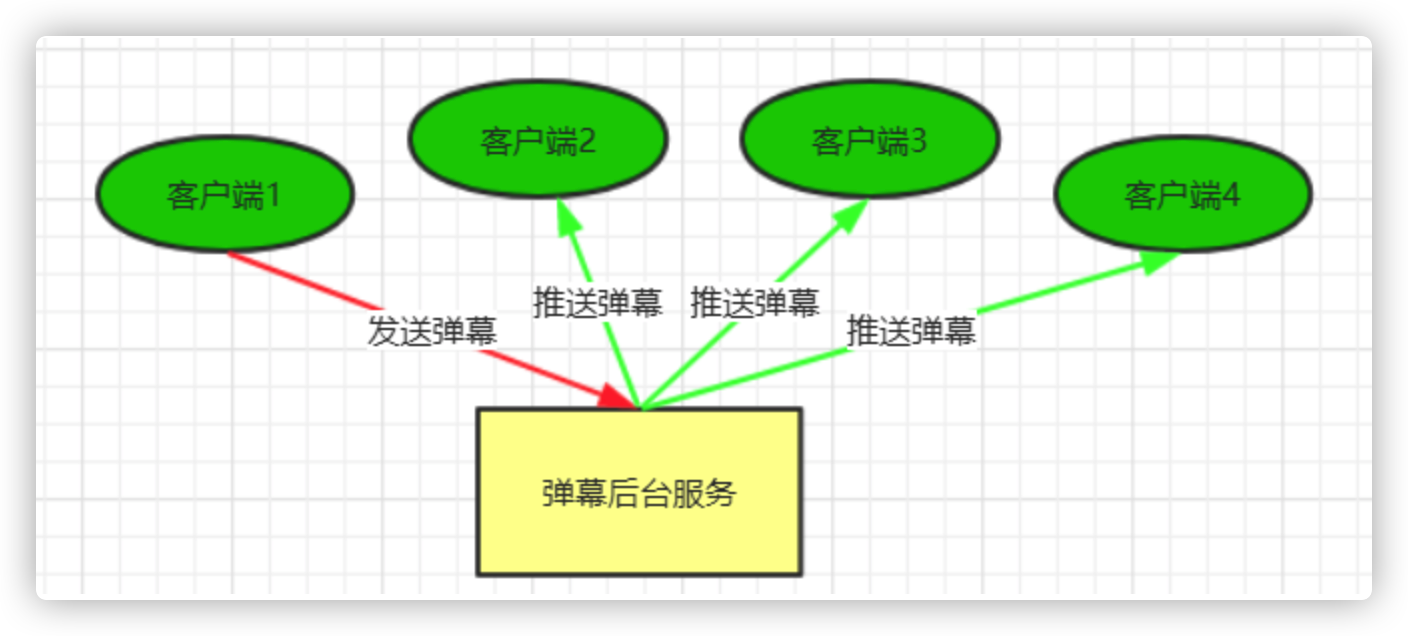

实现方案一

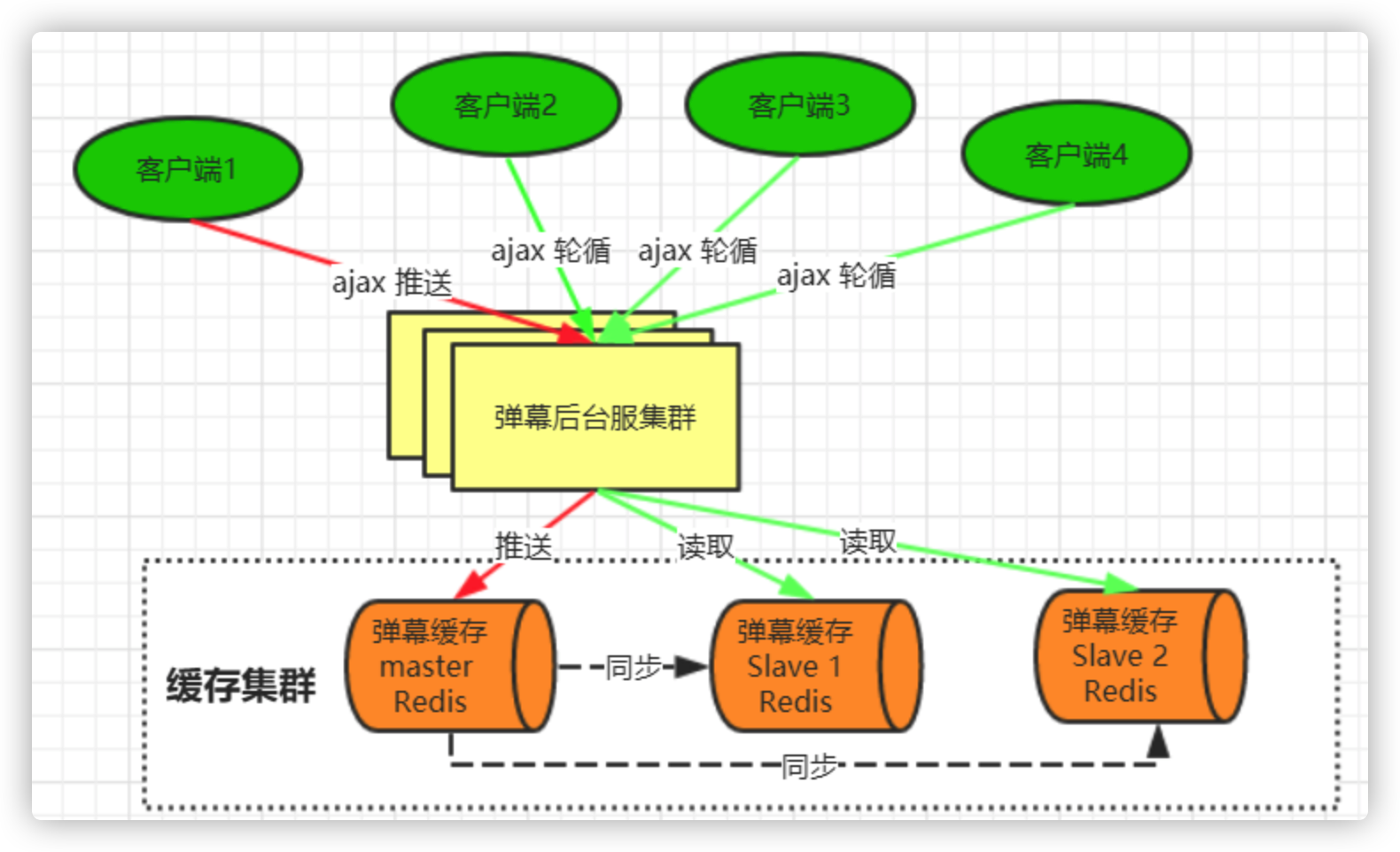

实现方案二

3. WebScoket协议解析实现

3.1 webSocket 协议简介

webSocket 是html5 开始提供的一种浏览器与服务器间进行全双工二进制通信协议，其基于TCP双向全双工作进行消息传递，同一时刻即可以发又可以接收消息，相比Http的半双工协议性能有很大的提升

webSocket特点如下：

单一TCP长连接，采用全双工通信模式
对代理、防火墙透明
无头部信息、消息更精简
通过ping/pong 来保活
服务器可以主动推送消息给客户端，不在需要客户轮询

3.2 WebSocket 协议报文格式

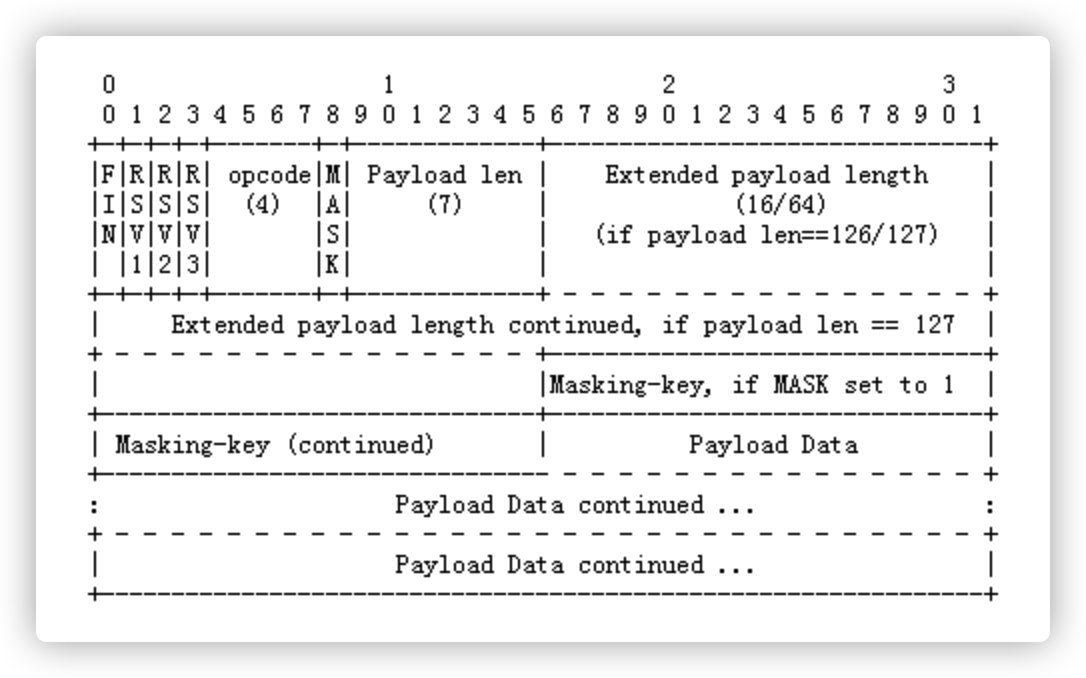

我们知道，任何应用协议都有其特有的报文格式，比如Http协议通过空格换行组成其报文。如http 协议不同在于WebSocket属于二进制协议，通过规范进二进位来组成其报文。具体组成如下图：

报文说明：

FIN

标识是否为此消息的最后一个数据包，占 1 bit

RSV1, RSV2, RSV3: 用于扩展协议，一般为0，各占1bit

Opcode

数据包类型（frame type），占4bits

0x0：标识一个中间数据包

0x1：标识一个text类型数据包

0x2：标识一个binary类型数据包

0x3-7：保留

0x8：标识一个断开连接类型数据包

0x9：标识一个ping类型数据包

0xA：表示一个pong类型数据包

0xB-F：保留

MASK：占1bits

用于标识PayloadData是否经过掩码处理。如果是1，Masking-key域的数据即是掩码密钥，用于解码PayloadData。客户端发出的数据帧需要进行掩码处理，所以此位是1。

Payload length

Payload data的长度，占7bits，7+16bits，7+64bits：

如果其值在0-125，则是payload的真实长度。

如果值是126，则后面2个字节形成的16bits无符号整型数的值是payload的真实长度。注意，网络字节序，需要转换。

如果值是127，则后面8个字节形成的64bits无符号整型数的值是payload的真实长度。注意，网络字节序，需要转换。

Payload data

应用层数据

3.3 WebSocket 在浏览当中的使用

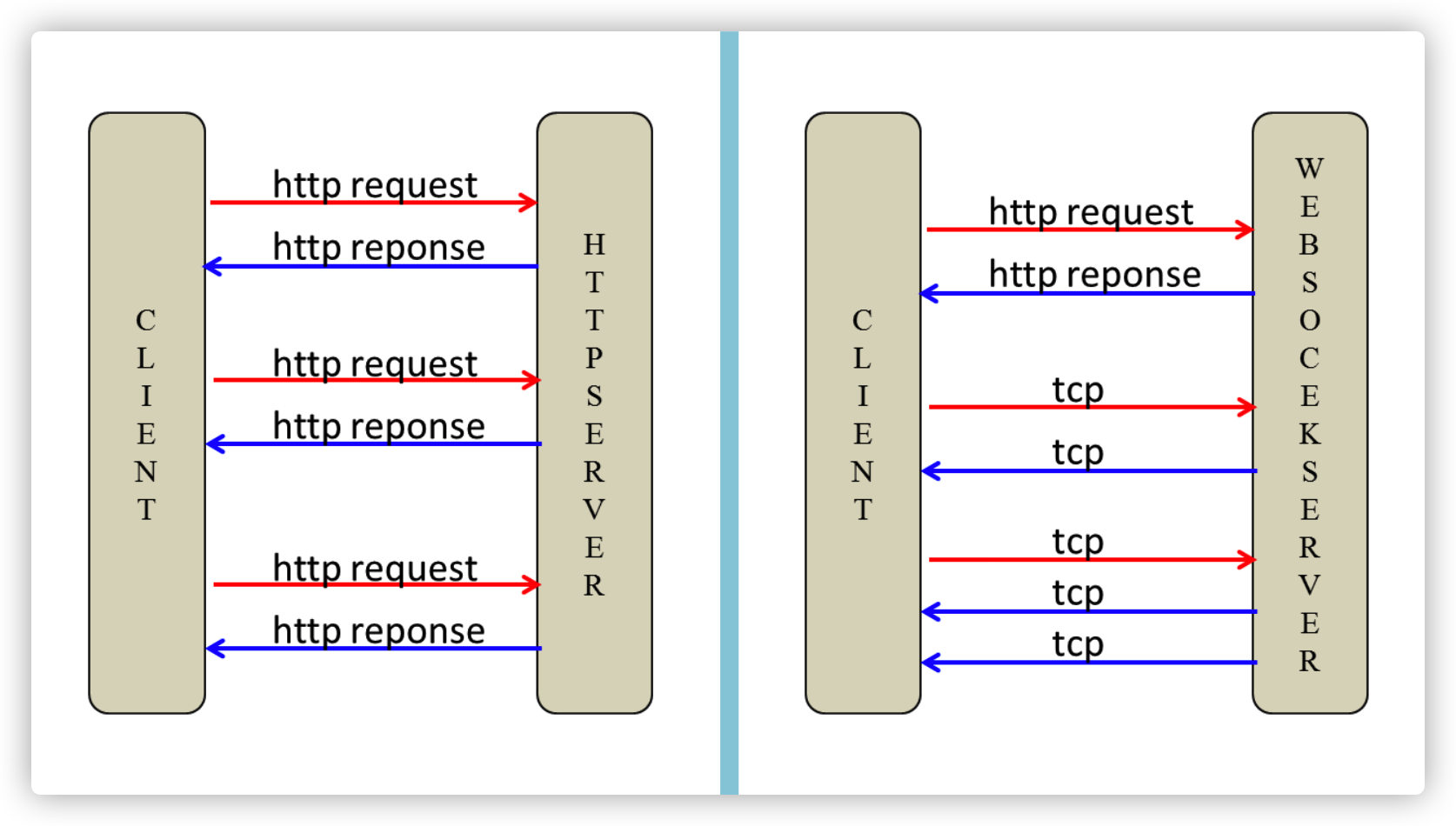

Http 连接与webSocket 连接建立示意图：

通过javaScript 中的API可以直接操作WebSocket 对象，其示例如下：

var ws = new WebSocket(“ws://localhost:8080”);
ws.onopen = function()// 建立成功之后触发的事件 {
  console.log(“打开连接”);   ws.send("ddd"); // 发送消息
  };
  ws.onmessage = function(evt)  { // 接收服务器消息
    console.log(evt.data);
    };
    ws.onclose   = function(evt)  {
      console.log(“WebSocketClosed!”); // 关闭连接  };
      ws.onerror   = function(evt)  {
      console.log(“WebSocketError!”); // 连接异常
 };

弹幕系统实时演示

#启动服务
#查看当前端口连接数
netstat -nat|grep -i "8880"|wc -l
#查看指定进程线程数
pstree -p 3000 | wc -l

4. Netty在Dubbo中应用分析

远程调用注册中心、负载均衡、容错、透明化 => 协议实现 Dubbo 协议

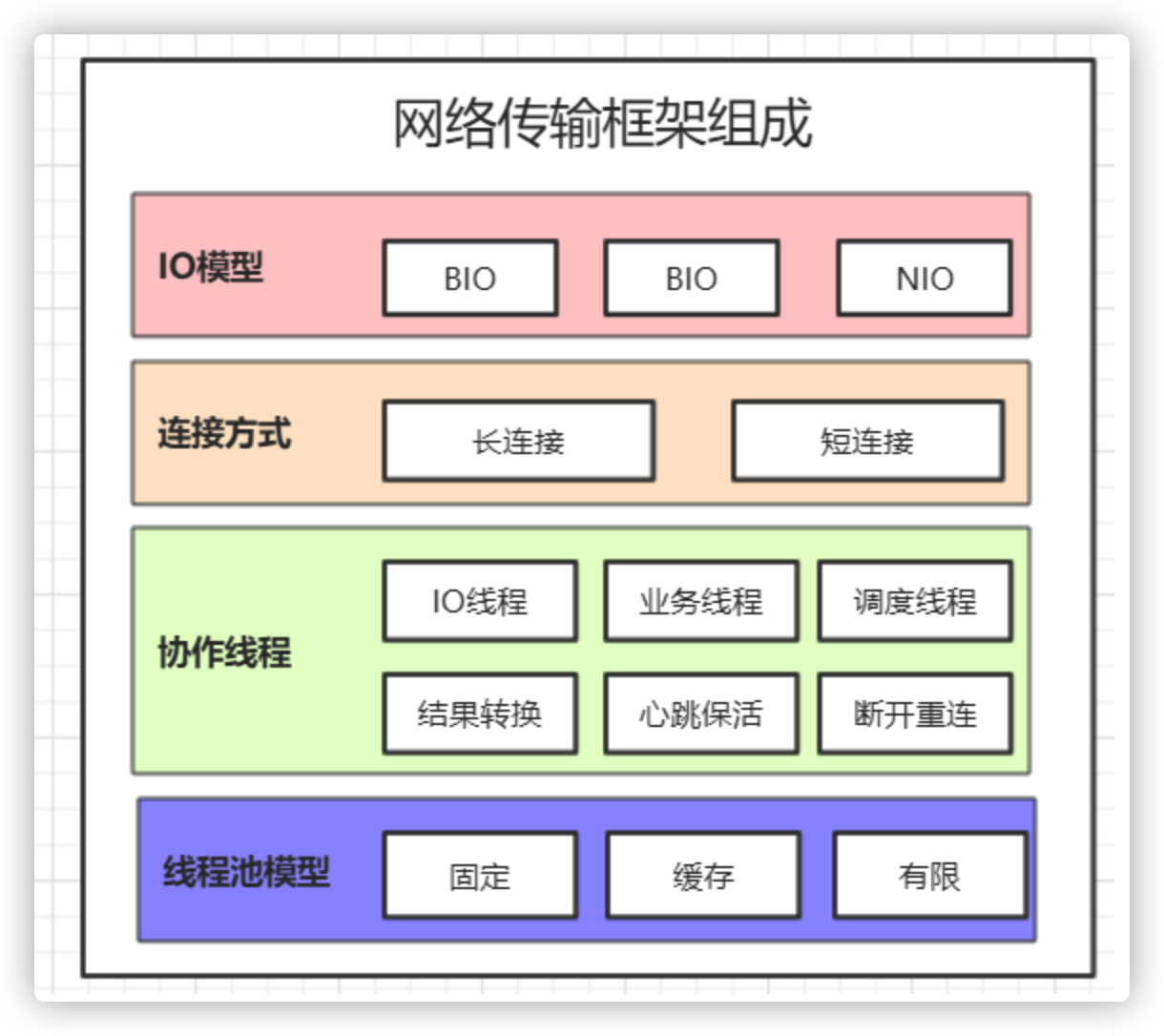

4.1 网络传输的实现组成

IO模型：
1. BIO 同步阻塞
2. NIO 同步非阻塞
3. AIO 异步非阻塞
连接模型：
1. 长连接
2. 短连接
线程分类：
1. IO线程
2. 服务端业务线程
3. 客户端调度线程
4. 客户端结果exchange线程。
5. 保活心跳线程
6. 重连线程
线程池模型：
1. 固定数量线程池
2. 缓存线程池
3. 有限线程池

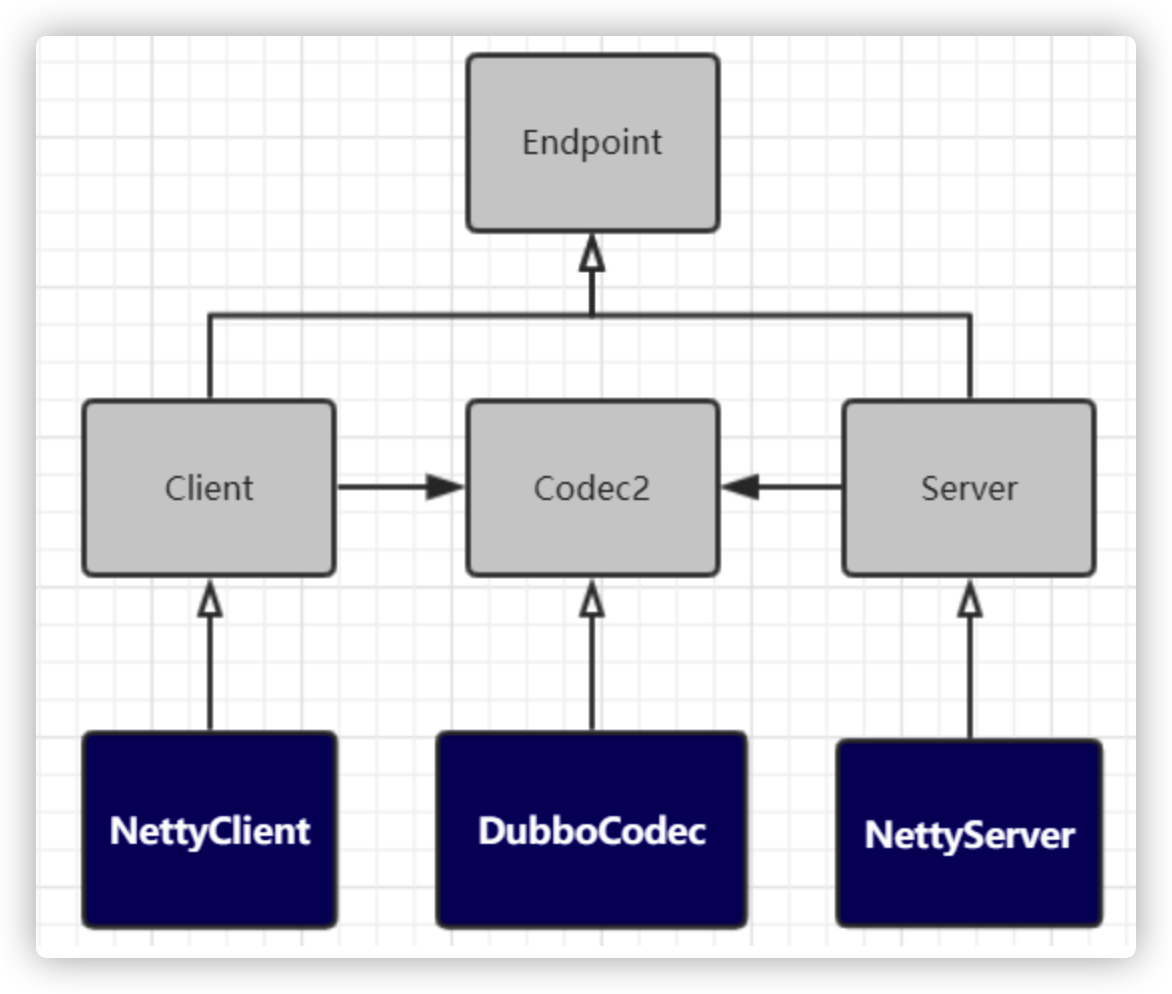

4.2 dubbo传输uml类图

4.3 Dubbo 传输协作线程

客户端调度线程：用于发起远程方法调用的线程。
客户端IO线程：由传输框架实现，用于request 消息流发送、response 消息流读取与解码等操作。
服务端IO线程：由传输框架实现，用于request消息流读取与解码与Response发送。
业务执行线程：服务端具体执行业务方法的线程

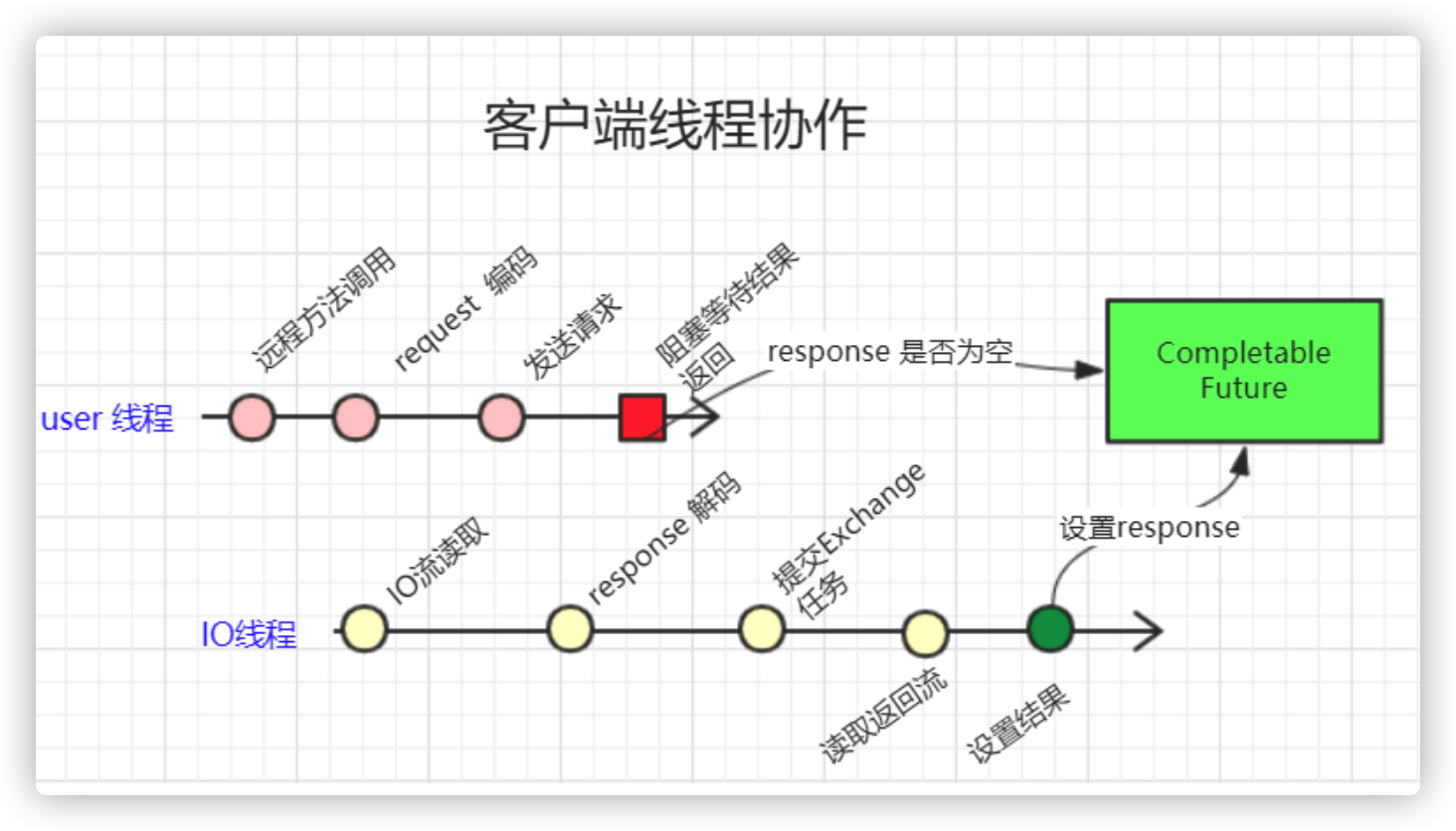

客户端线程协作流程

调度线程
1. 调用远程方法
2. 对request 进行协议编码
3. 发送request 消息至IO线程
4. 等待结果的获取
IO线程
1. 读取response流
2. response 解码
3. 封返回结果
4. 填充返回结果

调用调试

设置超时任务:

newFuture:98, DefaultFuture (org.apache.dubbo.remoting.exchange.support) request:116, HeaderExchangeChannel (org.apache.dubbo.remoting.exchange.support.header) request:84, HeaderExchangeClient (org.apache.dubbo.remoting.exchange.support.header) request:80, ReferenceCountExchangeClient (org.apache.dubbo.rpc.protocol.dubbo) doInvoke:97, DubboInvoker (org.apache.dubbo.rpc.protocol.dubbo) invoke:155, AbstractInvoker (org.apache.dubbo.rpc.protocol) invoke:52, AsyncToSyncInvoker (org.apache.dubbo.rpc.protocol) invoke:92, MonitorFilter (org.apache.dubbo.monitor.support) invoke:82, ProtocolFilterWrapper$1 (org.apache.dubbo.rpc.protocol) invoke:54, FutureFilter (org.apache.dubbo.rpc.protocol.dubbo.filter) invoke:82, ProtocolFilterWrapper$1 (org.apache.dubbo.rpc.protocol) invoke:14, ProviderHelloFilter (com.tuling.dubbo) invoke:82, ProtocolFilterWrapper$1 (org.apache.dubbo.rpc.protocol) invoke:60, ConsumerContextFilter (org.apache.dubbo.rpc.filter) invoke:82, ProtocolFilterWrapper$1 (org.apache.dubbo.rpc.protocol) invoke:157, ProtocolFilterWrapper$CallbackRegistrationInvoker (org.apache.dubbo.rpc.protocol) invoke:78, ListenerInvokerWrapper (org.apache.dubbo.rpc.listener) invoke:56, InvokerWrapper (org.apache.dubbo.rpc.protocol) doInvoke:82, FailoverClusterInvoker (org.apache.dubbo.rpc.cluster.support) invoke:248, AbstractClusterInvoker (org.apache.dubbo.rpc.cluster.support) invoke:78, MockClusterInvoker (org.apache.dubbo.rpc.cluster.support.wrapper) invoke:55, InvokerInvocationHandler (org.apache.dubbo.rpc.proxy) getUser:-1, proxy0 (org.apache.dubbo.common.bytecode) main:43, DubboClient (com.tuling.dubbo)

发起管道调用：

writeAndFlush:1071, DefaultChannelPipeline (io.netty.channel) writeAndFlush:300, AbstractChannel (io.netty.channel) send:134, NettyChannel (org.apache.dubbo.remoting.transport.netty4) send:177, AbstractClient (org.apache.dubbo.remoting.transport) send:53, AbstractPeer (org.apache.dubbo.remoting.transport) request:118, HeaderExchangeChannel (org.apache.dubbo.remoting.exchange.support.header) request:84, HeaderExchangeClient (org.apache.dubbo.remoting.exchange.support.header) request:80, ReferenceCountExchangeClient (org.apache.dubbo.rpc.protocol.dubbo) doInvoke:97, DubboInvoker (org.apache.dubbo.rpc.protocol.dubbo) invoke:155, AbstractInvoker (org.apache.dubbo.rpc.protocol) invoke:52, AsyncToSyncInvoker (org.apache.dubbo.rpc.protocol) invoke:92, MonitorFilter (org.apache.dubbo.monitor.support) invoke:82, ProtocolFilterWrapper$1 (org.apache.dubbo.rpc.protocol) invoke:54, FutureFilter (org.apache.dubbo.rpc.protocol.dubbo.filter) invoke:82, ProtocolFilterWrapper$1 (org.apache.dubbo.rpc.protocol) invoke:14, ProviderHelloFilter (com.tuling.dubbo) invoke:82, ProtocolFilterWrapper$1 (org.apache.dubbo.rpc.protocol) invoke:60, ConsumerContextFilter (org.apache.dubbo.rpc.filter) invoke:82, ProtocolFilterWrapper$1 (org.apache.dubbo.rpc.protocol) invoke:157, ProtocolFilterWrapper$CallbackRegistrationInvoker (org.apache.dubbo.rpc.protocol) invoke:78, ListenerInvokerWrapper (org.apache.dubbo.rpc.listener) invoke:56, InvokerWrapper (org.apache.dubbo.rpc.protocol) doInvoke:82, FailoverClusterInvoker (org.apache.dubbo.rpc.cluster.support) invoke:248, AbstractClusterInvoker (org.apache.dubbo.rpc.cluster.support) invoke:78, MockClusterInvoker (org.apache.dubbo.rpc.cluster.support.wrapper) invoke:55, InvokerInvocationHandler (org.apache.dubbo.rpc.proxy) getUser:-1, proxy0 (org.apache.dubbo.common.bytecode) main:43, DubboClient (com.tuling.dubbo)

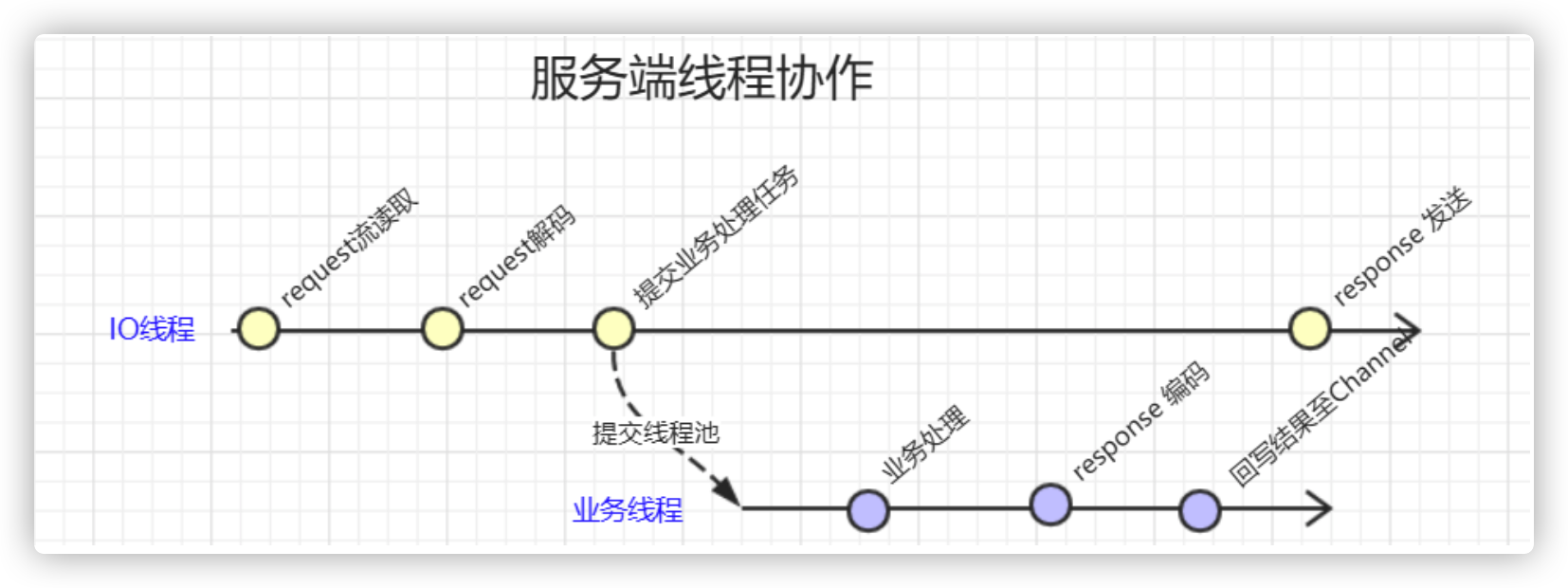

服务端线程协作

IO线程：
1. request 流读取
2. request 解码
3. 提交业务处理任务
业务线程：
1. 业务方法执行
2. response 编码
3. 回写结果至channel
